لوله مانیسمان رده ۴۰ کاوه |جدول وزن و مشخصات فنی | قیمت روز

لوله مانیسمان رده ۴۰ کاوه انتخاب متداول پروژه‌های تاسیساتی و صنعتیِ فشارِ متوسط است. این مطالب با تمرکز بر قیمت روز، جدول وزن و ضخامت طبق استادارد ASME B36.10 و نکات انتخاب مهندسی نوشته شده تا مدیران خرید و مهندسان بتوانند با کمترین ابهام، سایز و رده مناسب را انتخاب کنند. جدول قیمت و مشخصات فنی همین صفحه می تواند مرجع اصلی تصمیم‌گیری شما صنعتگران محترم باشد.

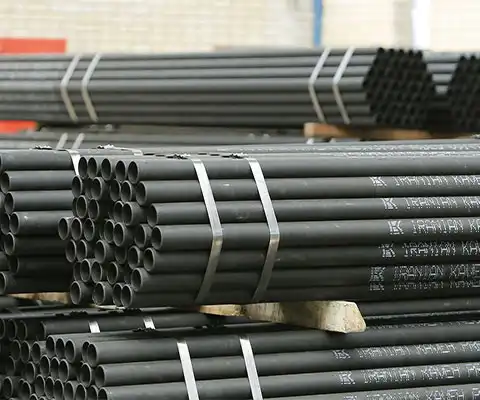

معرفی فنی لوله مانیسمان رده ۴۰ کاوه

• نوع محصول: لوله فولادی بدون درز (Seamless)

• استاندارد ابعادی: ASME B36.10 (Carbon Steel)

• متریال رایج: ASTM A106 Gr.B (یا معادل صنعتی)

• روش تولید: به روش گرم یعنی سوراخ‌کاری شمش (piercing) → کشش/نورد طولی → سایزینگ → عملیات حرارتی → تست هیدرواستاتیک

• کاربری هدف: خطوط بخار و کندانس، هوای فشرده، آب صنعتی، نفت و گاز با فشار متوسط، بویلرها و مبدل‌ها (مطابق طراحی)، قطعات خودرویی و همچنین ساختمان سازی

نکته: رده (Schedule) نشان‌دهنده «ضخامت اسمی» است و با فشار کاری و وزن هر شاخه نسبت مستقیم دارد. برای یک NPS یکسان، رده ۴۰ سبک‌تر از رده ۸۰ است و افت فشار کمتری ایجاد می‌کند؛ در عوض تحمل فشار رده ۸۰ بیشتر است.

جدول قیمت لوله مانیسمان رده ۴۰ کاوه

در جدول قیمت آهن پایپ، نرخ‌های به‌روز هر سایز (بر اساس سایز اینچ، قطر بیرونی اسمی، ضخامت اسمی و وزن هر شاخه ۶ متری) درج شده است.
راهنمای استفاده از جدول:

1. سایز/اینچ را مطابق نقشه یا ایزومتریک انتخاب کنید.

2. وزن هر شاخه را ببینید تا برآورد هزینه حمل انجام شود.

3. به ردیف «قیمت روز» مراجعه کنید.

4. اگر پروژه شما نیازمند Mill Test Certificate یا Test Report است، در استعلام اعلام کنید تا همکاران ما گواهینامه های مرتبط را ارائه دهند.

عوامل نوسان قیمت: نرخ شمش/اسلب، نرخ ارز برای مواد آلیاژی/افزودنی، ظرفیت تولید، هزینه حمل و شرایط بسته‌بندی. در سفارش‌های حجیم، تخفیف پلکانی و زمان تحویل اهمیت دارد.

جدول وزن و ضخامت (ASME B36.10 – Schedule 40)

جدول وزن/ضخامت همین صفحه مرجع تطبیق طراحی است. چند نکته کاربردی در خواندن جدول:

• وزن‌ها برای شاخه ۶ متری درج می‌شود (اگر ۱۲ متری نیاز دارید، وزن را ×۲ کنید).

• در انتخاب پمپ/کمپرسور، قطر داخلی (ID) تعیین‌کننده دبی و افت فشار است؛ Schedule 40 معمولاً ID بزرگ‌تری نسبت به ۸۰ دارد.

• برای بررسی بار مرده سازه، وزن کل متریال (جمع وزن شاخه‌ها + اتصالات) را در محاسبات سازه لحاظ کنید.

اگر در جدول وزن سایز مدنظر را پیدا نکردید، با واحد فنی تماس بگیرید؛ برخی سایزهای خاص یا کوتاژهای سفارشی، به‌صورت پروژه‌ای تولید/تامین می‌شوند.

تفاوت رده ۴۰ و ۸۰ در پروژه‌ها

رده ۴۰ برای خطوط فشار متوسط ایده‌آل است؛ انتخاب اقتصادی‌تر، وزن کمتر، نصب آسان‌تر.
رده ۸۰ برای فشار بالاتر/دماهای بالاتر یا محیط‌های خورنده، انتخاب ایمن‌تری است.

جمع‌بندی مهندسی:

• اگر طراحی، MAWP (فشار کاری مجاز) بالاتری می‌طلبد یا خوردگی محتمل است → به سمت رده ۸۰ بروید.

• اگر هدف اقتصادِ وزنی/قیمت و افت فشار کمتر است و طراحی فشار متوسط دارد → رده ۴۰ انتخاب درست است.

در این صفحه روی رده ۴۰ کاوه تمرکز داریم؛ برای مقایسه کامل، به صفحه «رده ۸۰ کاوه» سر بزنید.

کاربردهای رایج رده ۴۰ کاوه

• تأسیسات مکانیکی: آب صنعتی، آتش‌نشانی (بخش‌هایی که اسپرینکلرها Schedule 40 می‌پذیرند)، هوای فشرده، کندانس

• فرآیندهای نفت و گاز: خطوط فرعی، لوپ‌های ابزار دقیق (مطابق طراحی و کد)

• نیروگاهی/بویلر: مصارف بخار/کندانس با فشار متوسط (تایید مهندس طراح لازم است)

• صنایع عمومی: خطوط روغن‌کاری، انتقال سیالات غیرخورنده، شفت‌کیسینگ‌ها وSleeve ها

مزیت‌های برند کاوه در رده ۴۰

• کنترل کیفیت منظم: تست هیدرواستاتیک، بازرسی ابعادی، کنترل ضخامت محیطی یکنواخت

• دقت ابعادی و پرداخت داخلی: بهبود جریان و کاهش افت فشار، سهولت نصب اتصالات جوشی/رزوه‌ای

• دسترسی و پشتیبانی داخلی: تامین سریع‌تر، ثبات نسبی قیمت، خدمات پس از فروش، ارائه اسناد فنی همراه بار

• صرفه اقتصادی پروژه‌ای: برای متراژ بالا، شرایط قیمتی و تحویل قابل مذاکره است.

نکات انتخاب و طراحی (چک‌لیست مهندسی)

1. NPS و Schedule را از مدارک P&ID و Pipe Class چک کنید.

2. Pressure/Temperature Rating: اگر دما/فشار بالاتر از محدوده رده ۴۰ است، رده ۸۰ را بررسی کنید.

3. Corrosion Allowance (CA): اگر محیط خورنده است، CA در نظر بگیرید یا متریال/پوشش جایگزین را بررسی کنید.

4. Welding/Threading: برای سایزهای کوچک رزوه‌کاری ممکن است استفاده شود؛ کنترل کیفیت رزوه و استفاده از Thread Sealant استاندارد الزامی است.

5. NDT & MTC: در پروژه‌های EPC و صنایع حساس، درخواست MTC و در صورت نیاز NDT (UT/RT) را در استعلام قید کنید.

6. Weight & Handling: برای نصب، جابه‌جایی و ساپورت‌گذاری، وزن کل محموله را محاسبه کنید تا در جرثقیل/انبار/سازه مشکلی رخ ندهد.

کیفیت، تست‌ها و اسناد تحویلی

• Hydrostatic Test طبق الزامات استاندارد

• Heat Treatment مطابق گرید مواد

• Marking & Traceability روی بدنه لوله (سایز/رده/کد ذوب/Heat No.)

• MTC/COC قابل ارائه همراه محموله (در صورت درخواست)

اگر پروژه شما نیاز به Third-Party Inspection دارد (مثلاً TUV/BV/…)، زمان‌بندی را در استعلام اعلام کنید.

بسته‌بندی، برش و تحویل

• شاخه‌های ۶ متری (استاندارد بازار)؛ امکان برش در طول‌های پروژه‌ای با تلرانس مشخص

• محافظ رزوه برای قطعات رزوه‌ای و درپوش پلاستیکی برای حفاظت دهانه

• باندینگ و پالت‌بندی متناسب با مسیر حمل و ضوابط ایمنی

سوالات متداول (FAQ)

۱) آیا رده ۴۰ برای بخار مناسب است؟
بله، برای فشار و دمای متوسط (مطابق Pipe Class) استفاده می‌شود. برای فشار/دماهای بالاتر، رده ۸۰ را بررسی کنید.

۲) تفاوت «لوله مانیسمان» با «درزدار» چیست؟
مانیسمان بدون درز جوش طولی/مارپیچ است؛ یکنواختی ضخامت و رفتار تنشی بهتری دارد و معمولاً برای فشارهای بالاتر ترجیح داده می‌شود.

۳) وزن هر شاخه ۶ متری چگونه محاسبه می‌شود؟
طبق ASME B36.10 وزن اسمی برای هر سایز/رده مشخص است؛ در جدول وزن همین صفحه درج شده است.

۴) گواهی کیفیت ارائه می‌شود؟
بله، MTC/COC با اطلاعات Heat No. و نتایج آزمون‌ها قابل ارائه است.

لوله مانیسمان رده ۴۰ کاوه برای خطوط فشار متوسط، انتخابی ایمن و اقتصادی است.
برای استعلام قیمت روز، موجودی و زمان تحویل، با کارشناسان ما در مجموعه آهن پایپ در تماس باشید.

اگر بین رده ۴۰ یا ۸۰ مردد هستید، مشخصات فشار/دما و سیال را اعلام کنید تا پیشنهاد فنی متناسب ارائه شود.
